실리콘 포토닉스(Silicon Photonics)와 CPO(Co-Packaged Optics)는 차세대 데이터센터와 AI 연산 인프라를 혁신하고 있는 핵심 기술입니다.

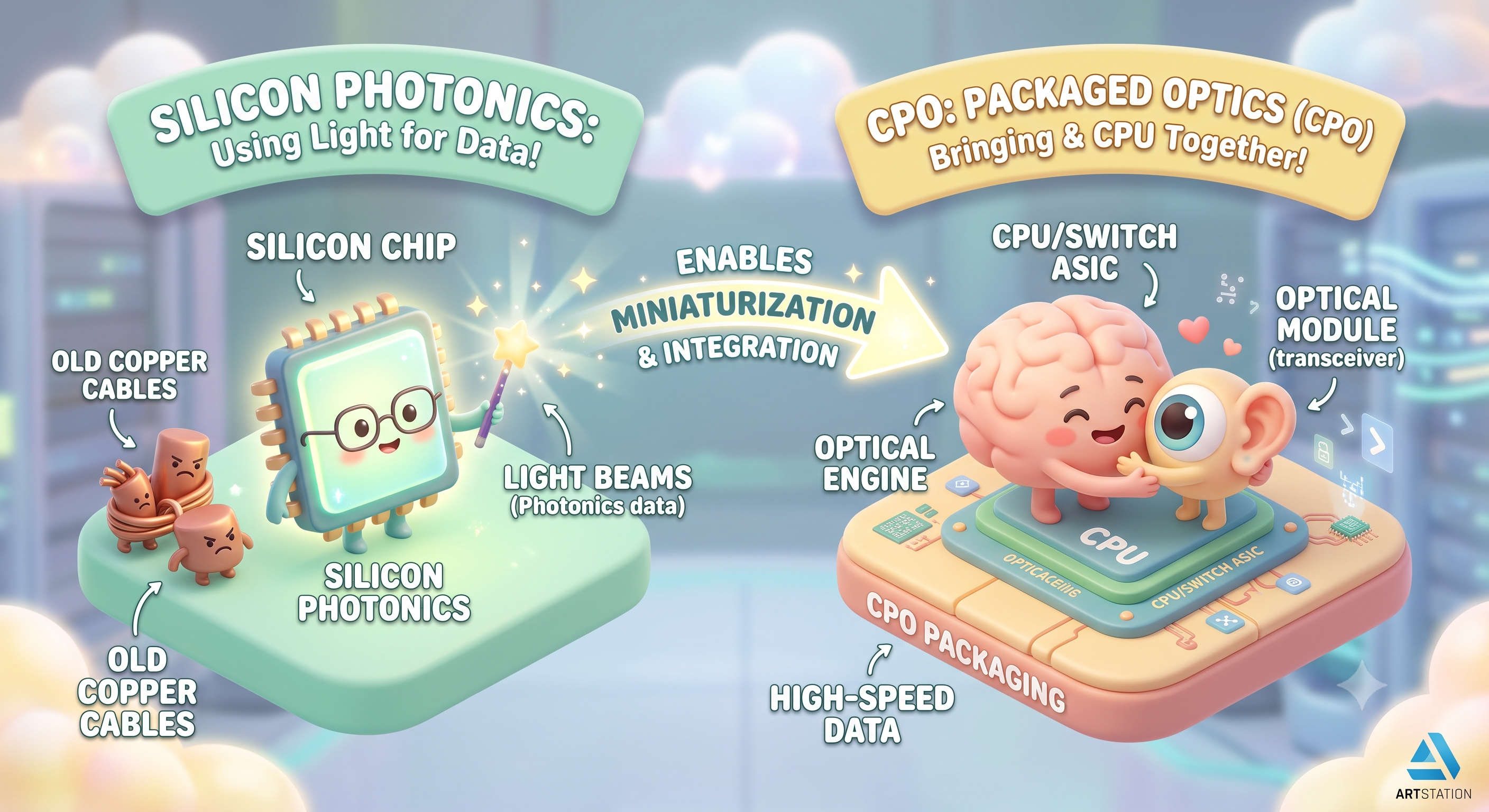

두 기술의 관계를 한 문장으로 요약하자면, 실리콘 포토닉스는 CPO를 구현하기 위한 '핵심 기반 기술(부품)'이며, CPO는 실리콘 포토닉스를 활용해 성능을 극대화하는 '패키징 아키텍처'입니다.

이 둘의 관계를 정확히 이해하기 위해 각각의 개념과 상호작용을 나누어 설명해 드리겠습니다.

---

1. 핵심 개념 이해

실리콘 포토닉스 (Silicon Photonics)
기존의 구리선 대신 '빛'을 이용해 데이터를 주고받는 기술입니다. 기존 반도체(실리콘) 제조 공정을 그대로 활용하여 빛을 제어하는 광소자(레이저, 광 변조기, 수신기 등)를 실리콘 칩 위에 초소형으로 집적합니다.

* 장점: 초고속, 대용량 데이터 전송이 가능하며 구리선 대비 전력 소모와 발열이 획기적으로 적습니다.

CPO (Co-Packaged Optics, 공동 패키징 광학)
연산을 담당하는 칩(ASIC, CPU, GPU 등)과 통신을 담당하는 광 모듈(광 트랜시버)을 하나의 기판(패키지) 위에 아주 가깝게 붙여서 함께 포장하는 기술입니다.

---

2. 두 기술은 왜 뗄 수 없는 관계인가?

기존의 데이터센터 장비는 연산 칩과 광 통신 모듈(플러거블 모듈)이 물리적으로 멀리 떨어져 있었습니다. 연산 칩에서 나온 전기 신호가 기판(PCB)의 구리선을 타고 가장자리로 이동한 뒤 광 신호로 변환되었는데, 데이터 처리량이 급증하면서 이 구리선 구간에서 심각한 신호 손실, 발열, 전력 낭비가 발생하기 시작했습니다.

이를 해결하기 위해 등장한 것이 바로 CPO입니다. 광 모듈을 연산 칩 바로 옆에 붙여 구리선 이동 거리를 수 밀리미터(mm) 수준으로 줄이는 것입니다.

여기서 실리콘 포토닉스가 필수적인 역할을 합니다.

* 초소형화의 한계 돌파: 전통적인 방식으로 만든 광 모듈은 부피가 커서 연산 칩과 같은 좁은 패키지 위에 올려놓는 것(CPO)이 불가능합니다.
* 실리콘 포토닉스의 해결책: 반도체 공정을 이용해 광 모듈을 칩 형태로 아주 작고 얇게 만들어냅니다. 이렇게 초소형화된 광 칩(Optical Engine)이 있어야만 비로소 연산 칩 옆에 바짝 붙여 패키징하는 CPO 아키텍처를 완성할 수 있습니다.

요약

* CPO의 목표: 전기 신호가 이동하는 거리를 최소화해 전력 소모를 줄이고 데이터 전송 속도를 높입니다.

* 실리콘 포토닉스의 역할: 덩치 큰 광 모듈을 반도체 칩 수준으로 작게 만들어, CPO 아키텍처가 물리적으로 가능하게끔 만들어주는 마법의 축소 기술입니다.

결론적으로, AI 시대의 폭발적인 데이터 트래픽을 감당하기 위해 CPO 구조로의 전환은 필연적이며, 이를 물리적으로 실현 가능하게 해주는 가장 중요한 Enabler(조력자)가 바로 실리콘 포토닉스입니다. 둘은 함께 발전하며 차세대 통신 칩 시장을 주도하고 있습니다.
